Aplicação da Perspectiva Isométrica na Engenharia Civil

Fiquei sabendo que tem umas pessoas ai me difamando e falando que eu só posto aqui porque não tenho nada pra fazer...

Eu só queria dizer que.... É A MAIS PURA VERDADE... shaushaushaushaushausha... Sou muito a toa mesmo... ahahahahahah... Que Deus conserve essa minha vida mansa... Amém!!

Agora vamos falar de coisa boa? Iogurteira Top Term...

Mentira...

Então, eu sei que todo mundo deve estar pensando: mas pra que eu tenho que aprender essas vistas isométricas from hell se elas são mais utilizadas na Mecânica do que na Civil??

Elas servem para detalhar alguns cômodos, facilitando a vizualização de tubulações hidráulicas e elétricas (caso do desenho).

Ainda nãio está pronto, mas assim que eu lembrar como faz o resto tiver tempo, termino de fazer e posto... Até lá, esse aqui serve de exemplo para quem está com dificuldade de vizualizar a planta baixa em perspectiva isométrica...

Segue:

Já sabem: qualquer dúvida não me procurem... huhuhuh

Bjos

Perspectiva Isométrica? WTF???

Bom dia, moçada!!

Feriadão... Vida mansa... É bom pra quê? Pra colocar os estudos em dia, claro!! (aham... tá bom)...

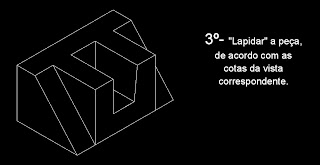

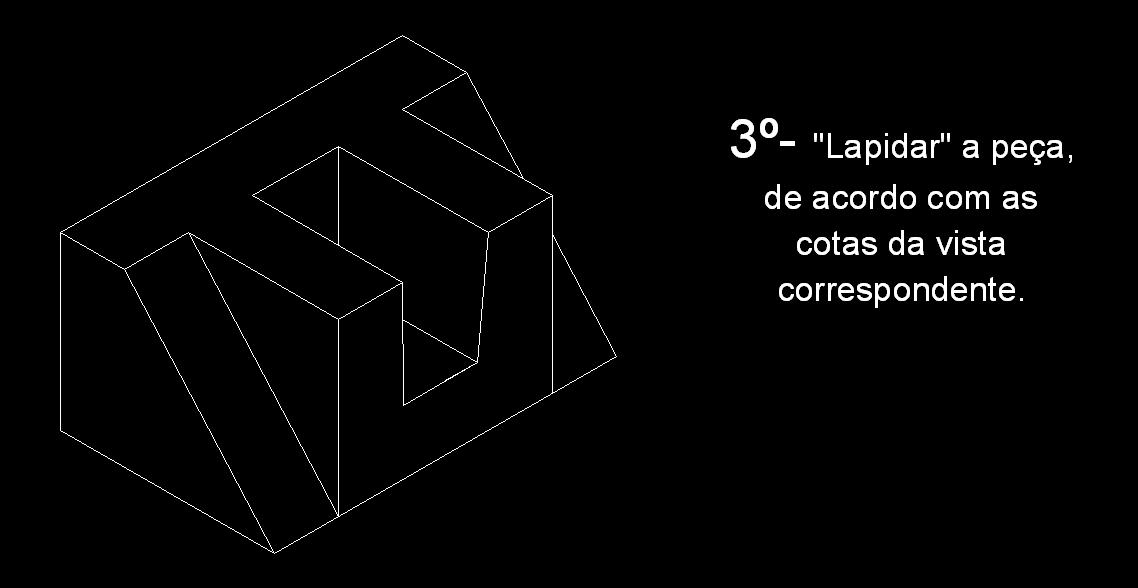

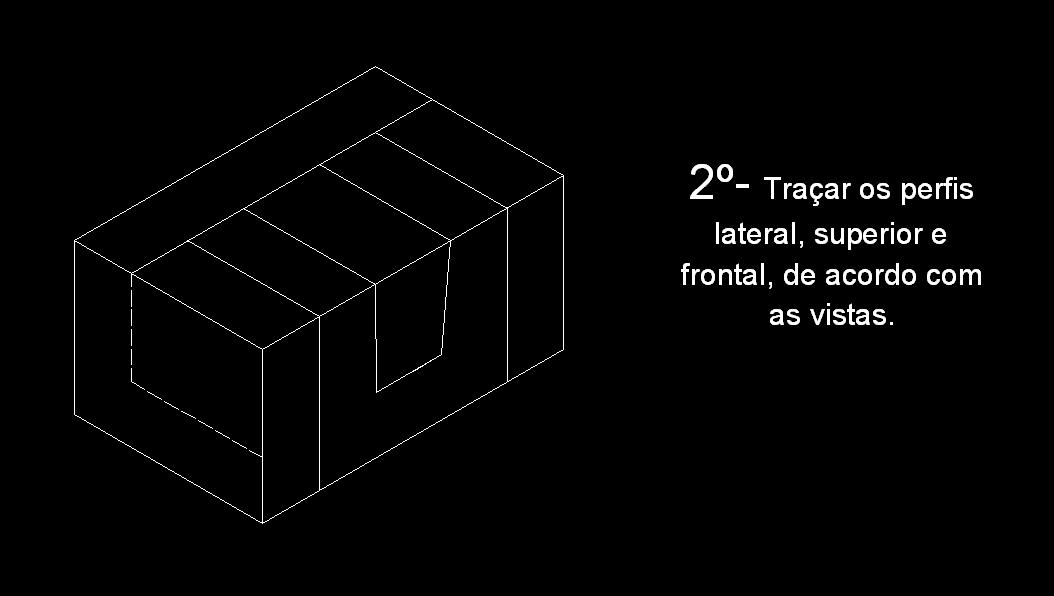

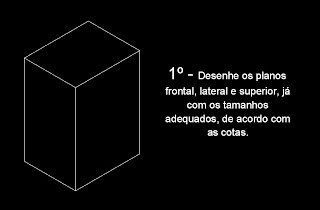

Então, bora pegar papel, lápis, esquadro, régua e uma cervejinha gelada e acompanhar aqui comigo este pequeno tutorial de perspectiva isométrica...

A perspectiva é um pouco difícil, pra quem está começando e tem pouca familiaridade com o desenho. Por isso, o mais importante é treinar... Treinar muito mesmo!! Fazer vários desenhos até "pegar o jeito" e conseguir enxergar as peças através da vista ortogonal...

Para começar, aqui vai o modelinho de duas peça simples:

PEÇA 1

Clique na imagem para ampliar

PEÇA 2

Clique na imagem para ampliar

Boa sorte e, qualquer dúvida, podem perguntar que eu vou tentar responder respondo, ok???

Fui...

Dobragem de Folhas de Projeto

Ainda está tendo problemas para fazer uma boa dobra dos seus projetos??

Uma régua de 30cm e estes esquemas cotados podem ajudar!!

As linhas cheias definem o tamanho do papel, as linhas tracejadas definem o local da dobra e as linhas pontilhadas definem o local onde deve ser feita a dobra triangular para encadernamento.

Boa sorte!!


Ps.: sei que as imagens não estão com a melhor qualidade, mas meu PC está meio capenga... Prometo trocar por imagens com melhor resolução em breve!!
